Дорожная сеть (теоретическая часть)

Эти признаки надо отчетливо представлять себе при изучении по карте характера и эксплуатационных возможностей дорог. При этом необходимо также учитывать особенности различных участков дорог в зависимости от рельефа, почвенно-грунтовых и других условий местности.

Объекты дорожной сети изображаются на картах с соблюдением следующих основных правил.

Автострады, шоссейные и улучшенные грунтовые дороги на картах масштаба 1:100000 и крупнее показываются все, независимо от густоты дорожной сети. Дороги же более низких классов изображаются полностью лишь в лесных массивах и в других районах со слаборазвитой дорожной сетью (горных, пустынных, таежных, тундровых). В районах с густой дорожной сетью они наносятся с отбором: преимущественно те, которые соединяют населенные пункты по кратчайшим расстояниям и более удобны для движения. На картах малообжитых, пустынных и труднопроходимых районов показываются все караванные пути, вьючные и пешеходные тропы.

Рис. 1 (практическая часть)

№

Графическое изображение

Содержание условного знака

1

2

3

1. Трёхпутные железные дороги, семафоры и светофоры, поворотные круги

2. Двухпутные железные дороги и станции всех классов

3. Однопутные железные дороги, разъезды, платформы и остановочные пункты на ширококолейных железных дорогах

4

5

6

7

8

9

10

11

12

13

14

15

16

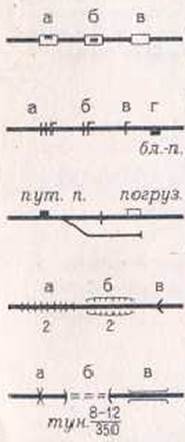

4. Расположение главного здания станции: а) сбоку путей; б) между путями; в) расположение неизвестно

5. Электрифицированные железные дороги: а) трёхпутные; б) двухпутные; в) однопутные; г) блок посты

6. Путевые посты, погрузочно-разгрузочные площадки, тупики и подъездные пути

7. а) Насыпи; б) выемки (2-высота или глубина в метрах); в) участки с большими уклонами – более 0,020 (только в горных районах)

8. а) Трубы; б) туннели (в числителе – высота и ширина, в знаменателе – длина в метрах) в) эстакады

9. Автострады (8 – ширина одной полосы в метрах, 2 – количество полос, Ц – материал покрытия); насыпи (4 – высота насыпи в метрах)

10. Шоссе (6 – ширина покрытой части; 10 – ширина всей дороги от канавы до канавы в метрах; Б – материал покрытия)

11. Улучшенные грунтовые дороги (8 – ширина проезжей части дороги в метрах) и труднопроезжие участки дорог

12. Грунтовые (просёлочные) дороги и труднопроезжие участки дорог

13. Полевые и лесные дороги

14. Зимние дороги (через замёрзшие болота, озёра, реки)

15. Дороги с деревянным покрытием

16. Фашинные участки дорог, гати и гребли
